domingo, 7 de dezembro de 2008

Programa para cálculo de dimensionamento de escapes em motores 2 tempos

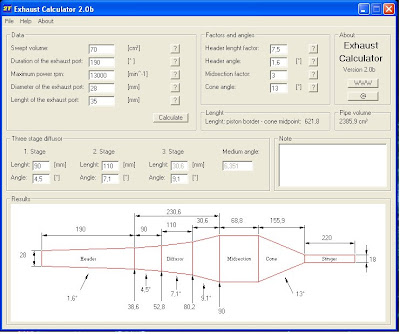

A página principal do programa é essa.
Nela você irá inserir dados desde Rpm máximo até angulos de curva.
Muito útil para quem deseja construir um escape artesanal.
O programa pode ser baixado gratuitamente por esse link:

http://www.filefactory.com/file/4xvh9lawcqvz/Calculador_de_exaust_o_2t_rar

Basta configurar os valores(programa traduzido logo abaixo):


================================
Tela 1
================================

Data(Dados)
--------------

Swept Volume: (Cilindrada)
Duration of the exhaust port: (Duração da abertura de escape)
Maximum power Rpm (Rotação máxima)
Diameter of the exhaust port: (Diâmetro da porta de escape)
Lenght of the exhaust port:(Comprimento do orificio de escape)


=================================
Tela 2
=================================

Factors and angles(Fatores e ângulos)
----------------------------------------

Header length factor(Fator de comprimento da cabeça do escape(header))

o fator do comprimento da cabeça do escape. Geralmente vai de 6 a 10, para o motocross até 11,5. Se você não especificar um fator correto, o motor não vai dar potência máxima na rpm que você precisa. Mude este fator para obter um comprimento razoável da parte do meio, e vai dar tudo certo .)

Header angle(Ângulo da cabeça do escape(header))

(Ângulo do alargamento da cabeça do escape.Normalmente vai de 0 até 1,8º e vai até 2,5º em alguns casos. 1,6º geralmente está ok.

Mindsection factor(Seção central do escape)

(O diâmetro da seção central do escape é determinada por esse fator.Normalmente de 2,5 até 3,6. Não é muito importante,apenas mude-o para obter um diâmetro razoável)

Cone angle(Ângulo do cone)

(O mesmo que o difussor no desenho do escape, mas os ângulos são maiores,9º...15º)



===============================
Tela 3
===============================

Lenght,piston border - cone midpoint: (comprimento,borda do pistão - ponto central do cone)
---------------------------------------------------------------------------------------------


===============================
Tela 4
===============================

Three stage diffusor(os 3 estágios do difusor-vide desenho )
--------------------------------------------------------------

1.Stage(estágio1)
2.Stage(estágio2)
3.Stage(estágio3)

Lenght: Comprimento
Angle: Ângulo
Medium angle: Ângulo médio

================================
Tela no canto direito
================================

                                                    Pipe volume:Volume do cano em cm3
---------------------------------------



[[Ciclo2tempos]]
