Instalando um ciclocomputador em sua moto

Nesse Post,ensinaremos como instalar um ciclocomputador em sua moto.
Para quem não sabe oque é, basta olhar para uma dessas bicicletas de corrida que vemos por ai.
Trata-se de um marcador de velocidades que incorpora além dessa, outras funções tais como:

Medidor de velocidade média, medidor de velocidade máxima , relógio, etc..
É muito usado em algumas motos SuperMotard,por aferir um velocidade realmente verdadeira.

Explicando: Ao transformar a moto em uma SuperMotard, mudam-se os raios(Normalmente de aros tamanho 21 e 19 para os de tamanho 17 nas duas extremidades).
Tal transformação diminui o diâmetro das rodas causando a medição irreal da velocidade.

Instalando um Ciclo computador em sua moto, é possível ajustar as medidas para o diâmetro exato de sua roda,mostrando assim uma velocidade totalmente compatível.
Então vamos lá:


Esse ciclocomputador foi comprado em uma loja de bicicletas e similares por 70 Reais.
Possui muitas funções como as citadas anteriormente.

Agora vamos á instalação:
A moto utilizada para a instalação foi uma Yamaha xtz 125.
O ciclocomputador foi colocado bem ao meio como mostra a foto:

Um imã será instalado em um dos raios da roda dianteira.

A pior parte da instalação é que o imã não entra sem você fazer um corte nele ,pois ele é feito para encaixar em raios de bicicleta que são ligeiramente mais finos.

Pode acontecer de ele encaixar normalmente,oque lhe polpará um esforço maior.

Pra garantir que não caia, é possível inserir o famoso "durepox" ao redor do parafuso que prende o imã ao raio.Veja na foto:

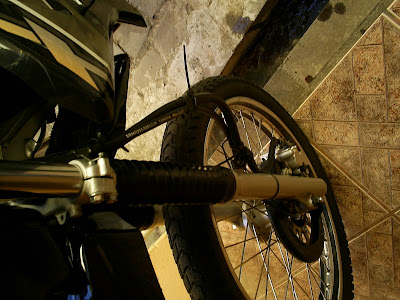

Passado esse problema você deverá fixar o sensor na mesma altura do imã colocado no raio da moto,fazendo com que a distancia dos dois não passe de 1,5 cm.

Foi usado uma pequena quantidade de cola adesiva no protetor de disco para fixar o sensor(Mas o mais comum é ser fixado na bengala)

O fio dele você passa junto com o do freio até chegar ao Display Digital.



No manual dele voce verá como calibrar o velocímetro,é bem fácil e ele te dará a velocidade real da moto,diferente do velocímetro original que mente uns 5 à 10 Km/h.

Até o próximo post!Abraços!

Créditos:Forum Xtz(conteudo ligeiramente alterado para o formato da página)
